新風系統是一個可以改善室內空氣質量和調節室內二氧化碳濃度的設備。新風系統具有眾多優勢：比如不開窗戶也能享受到新鮮空氣，避免長時間在密封室內吹空調得“空調病”等。

目前新風系統按照安裝方式來分類，大致可以為兩類：a、管道新風系統；b、單體新風系統。兩者的原理如下：中央管道的新風系統是通過管道和主風機連接，在客廳和臥室設置有進風口，在廚房衛生間設置有排風口，在主風機運轉時，排空室內的原有空氣，室內形成負壓空間，室外新鮮空氣在室內負壓的影響下，從進風口進入室內，以達到室內換氣的目的；單體新風系統則是壁掛式新風系統，主要掛在墻壁上，風機和進出風口為一體機，安裝十分簡單，無論裝修前后都可以安裝。

隨著我國人民生活水平的不斷提高，人們對室內空氣質量要求也越來越高。單體新風系統技術以其安裝簡單、后期維護便捷等優勢，引起了業內人士的普遍關注。本文重點研究了單體新風系統對空調房間的舒適性影響，并進行了實驗研究。

一、新風系統的工作原理及主要特點

新風系統分為商用新風系統和家用新風系統，家用新風系統又可以分為管道新風系統和單體新風系統。單體新風系統在新風系統中的實現方式主要有以下兩種：一是雙向換氣，將室內污濁空氣排出，再將室外新鮮空氣抽到室內來，同時排出室內空氣和抽進室外新鮮空氣的時候有熱交換，減少室內熱量的損失；二是單向換氣，只是將室外新鮮空氣經過凈化后抽到室內來，使室內形成一個正壓環境，避免室外的灰塵從門縫、窗戶縫隙等進入到室內。前者的主要特點是雙向換氣，室內熱量損失?。缓笳叩闹饕攸c(diǎn)是單向換氣，室內形成正壓，成本低廉，安裝簡單等。本文也是從單向換氣的新風系統來做實驗研究的，主要研究分析了單向換氣之后對空調房間的溫度變化曲線影響等相關內容。

二、新風系統對空調房間的舒適性的影響

目前大部分用戶在使用空調器時基本上都是在密閉的房間中使用，有一部分的用戶會開個小窗戶透氣，另外一部分用戶會選擇緊閉窗戶，同時安裝新風系統對室內進行換氣。由于新風系統涉及到室外空氣的對流，因此在使用新風系統時，勢必會影響到室內空氣溫度等，這樣就會對房間的舒適性有比較重要的影響。以下重點介紹了新風系統在空調運行制冷和制熱時，其新風量的大小對室內空氣溫度的影響，還有房間溫度的降溫和升溫速度的影響。

2.1 新風系統運行原理圖及房間實驗條件設計

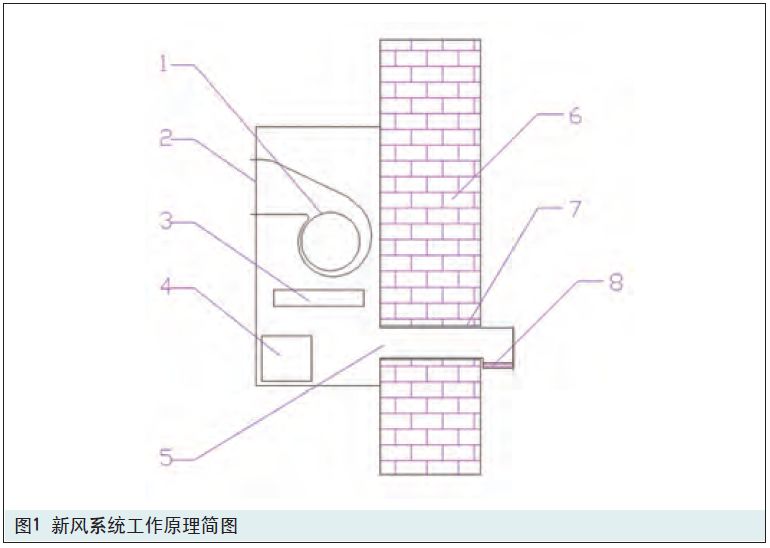

新風系統主要由主風機，進風管道、新出風口、凈化濾網模塊、控制系統等所組成。圖1為新風系統工作原理簡圖。其中：1-主風機，2-室內新風出口，3-凈化模塊，4-控制系統，5-進風管道，6-墻壁，7-墻孔，8-初效過濾網。

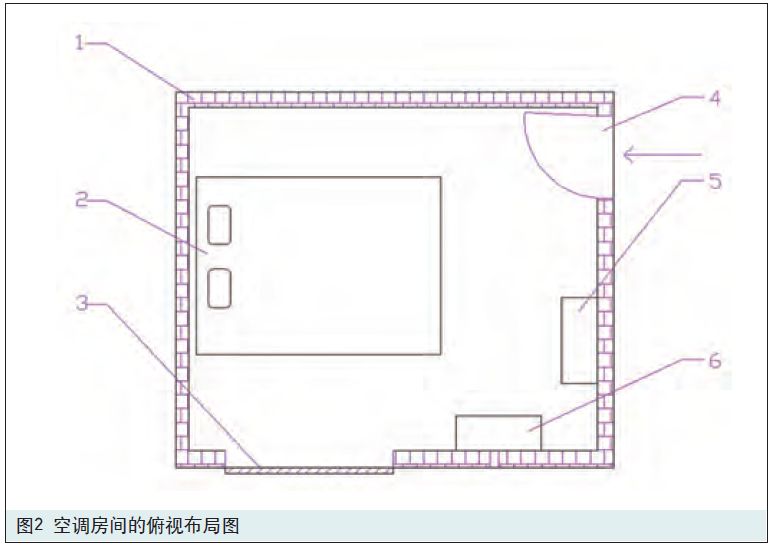

為了做新風系統對空調房間溫度的影響實驗，特別設計了實驗專用房間對其進行研究，其搭配新風系統的空調房間主要由新風機、空調器、床、窗戶、門板等組成。圖2為空調房間的俯視布局圖[2]。其中：1-墻壁，2-床，3-窗戶，4-進門，5-空調器，6-新風系統。

3.2 在空調器制冷運行時，新風系統對房間舒適性的影響

本次實驗場地為一個居室，建筑主體為混凝土框架結構，室內已裝修，且放置了部分家具。該居室的建筑材料也經過放射性檢測，結果均符合標準，室內除人的呼吸以外，無其他二氧化碳來源，居室為單開門，雙扇推拉窗戶，房間面積為25平方，居室凈面積（扣除家具）22平方，裝有1.5匹壁掛式空調，新風系統的新風量大小可以調節，室內均勻分布多個溫度測試傳感器，可以同時實時測量房間各個區域的溫度，房間初始溫度設置為36℃，室外工況溫度43℃。

實驗一：新風系統的新風量調節至70m3/h，同時開啟空調自由頻制冷運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗二：新風系統的新風量調節至110m3/h，同時開啟空調自由頻制冷運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗三：新風系統的新風量調節至150m3/h，同時開啟空調自由頻制冷運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗四：新風系統關閉，同時開啟空調自由頻制冷運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔5min就記錄一次室內平均溫度數據。

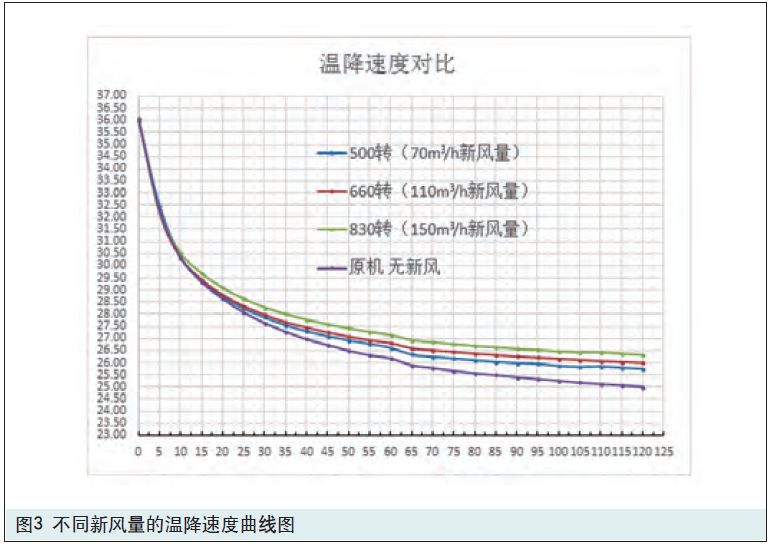

實驗結果如圖3所示，從實驗結果可以看出，前10min之內溫降速度差不多，但從10min之后就可以出現差別，從曲線可以看出，同樣的工況條件下，其新風量越大溫降速度越慢。

3.3 在空調器制熱運行時，新風系統對房間舒適性的影響

本次的實驗條件同制冷時基本一樣，區別之處是，房間初始溫度設置為0℃，室外工況溫度-7℃。

實驗一：新風系統的新風量調節至70m3/h，同時開啟空調自由頻制熱運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗二：新風系統的新風量調節至110m3/h，同時開啟空調自由頻制熱運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗三：新風系統的新風量調節至150m3/h，同時開啟空調自由頻制熱運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔1min就記錄一次室內平均溫度數據。

實驗四：新風系統關閉，同時開啟空調自由頻制熱運行，分布在房間內各個溫度點的傳感器開始記錄數據，新風系統和空調器同時開始運行，每隔5min就記錄一次室內平均溫度數據。

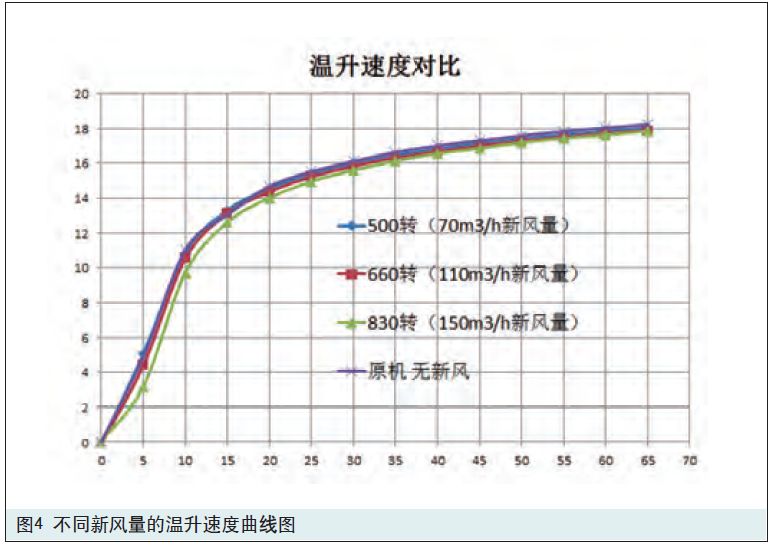

實驗結果如圖4所示，從實驗結果可以看出，不同新風量對溫升速度的影響不是太大，從前25min來看，新風量越大，溫升速度有點下降，但影響大不，從25min之后，不同新風量對溫升的影響基本上一致。總而言之，新風量對溫升的影響沒有對溫降的影響大，因此，選擇新風系統時，主要考慮新風量大小對空調器溫降的影響。

三、新風系統的新風量大小選擇與空調房間的面積的關系

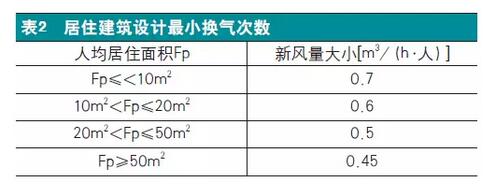

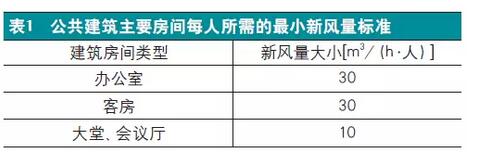

在選擇新風系統的新風量大小時，已經通過實驗研究得出了不同新風量對空調房間溫度的影響，除此之外，新風量大小的選擇與空調房間的面積及關系也十分密切。國家對公共建筑內的設計最小新風量也有規定，見表1。另外根據設置有新風系統的居住建筑，所需的新風量按換氣次數確定，見表2。

比如四口之家，人均面積按照30m2來算，則房屋的建筑面積為4*30=120m2，則可以計算出所需的新風量為：120m2*2.8m*0.5=168m3（建筑層高按照2.8m），也就是一個120平方米的建筑，四口之家所需要的最小新風量為168m3/h，這樣才能滿足四口之家的新風量需求。

此時，如果是120平方米的建筑面積所需要的空調器匹數（在不考慮裝有新風系統的情況下）至少有一個3匹柜機和三個1.5匹掛機，才能滿足整個房間的制冷制熱需求；如果考慮加裝新風系統，則需要考慮新風量大小對溫度的影響，則需要加大空調的匹數以滿足房間的制冷需求，制熱時新風系統對空調房間的溫度影響不大。

四、結論

新風系統對空調房間的舒適性影響，在制冷速度上影響較大，但在制熱時影響不明顯，所以如果空調房間需要加裝新風系統，則要考慮新風量的大小與空調器的匹數相對應，如果選擇的空調匹數過小，新風量過大，則會影響到空調器對房間的制冷速度，降低空調房間的舒適性；同樣如果選擇的空調匹數過大，新風量過小，雖然房間的制冷速度影響很小，但是要考慮到新風量是否滿足要求，另外也要考慮到空調匹數過大，是否浪費能耗的問題。根據室內房屋建筑房間面積的大小，在滿足對新風量的前提下，選擇合適新風量大小的新風系統，對空調房間的舒適性影響才能達到最優。

因此，如果能將新風系統和空調器相結合，又同時體現各自的優勢，可以將空調器集成到新風系統上，或者是新風系統集成到空調器上，做成空調新風一體機，那么或許會是家電行業的下一個新興市場。
